Anzeige von CAD-Dateien (DWG, DXF, STL, STEP etc.)

Zur Abstimmung mit unseren Kunden spielen CAD-Dateien eine zentrale Rolle. Damit ist eine Austausch von Baugruppen und Modulen möglich, auch wenn der Kunde oder Planer ein anderes CAD-System verwendet als TOLYMP.
Häufig werden hierzu folgende folgende Formate verwendet:
– DWG (2D als auch 3D möglich)
– DXF (2D-Format)
– STP (Step)

Damit ihr diese Dateien schnell prüfen, kommentieren oder freigegeben könnt (ohne immer den Weg über unsere technische Planung zu gehen), gibt es geeignete Softwarelösungen als CAD-Viewer.
Für diesen Zweck sollten wir den Autodesk Online Viewer nutzen.

🔗 Zugriff:
https://viewer.autodesk.com/

Vorteile auf einen Blick

• Keine lokale Installation erforderlich
  Der Viewer läuft vollständig im Browser (Windows, macOS, Linux).
• Sehr hohe Darstellungsqualität & Genauigkeit
  Ideal zur fachlichen Beurteilung von Maßen, Geometrien und Details.
• 2D- und 3D-Ansicht
  Je nach Dateiinhalt kann zwischen 2D- und 3D-Darstellung gewechselt werden.
  Voraussetzung: Die Datei enthält tatsächlich 3D-Elemente.
• Kostenlos nutzbar
  Eine einmalige, kostenlose Registrierung ist erforderlich.
  Die Anmeldung erfolgt per Einmal-Passwort (OTP) per E-Mail.

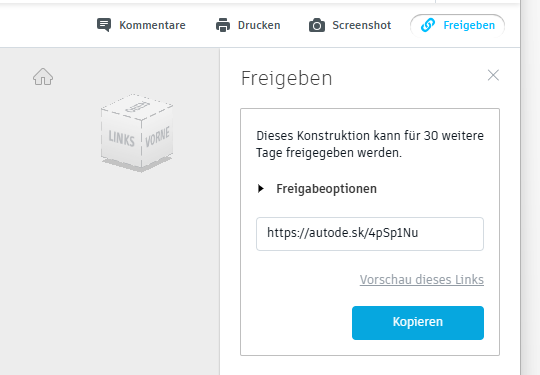

• Freigabe von Modellen für externe Partner
  Damit könnt ihr Modelle die ihr in den Viewer importiert habt per Link an Kunden, Planer etc. freigeben – ohne dass diese sich registrieren müssen.

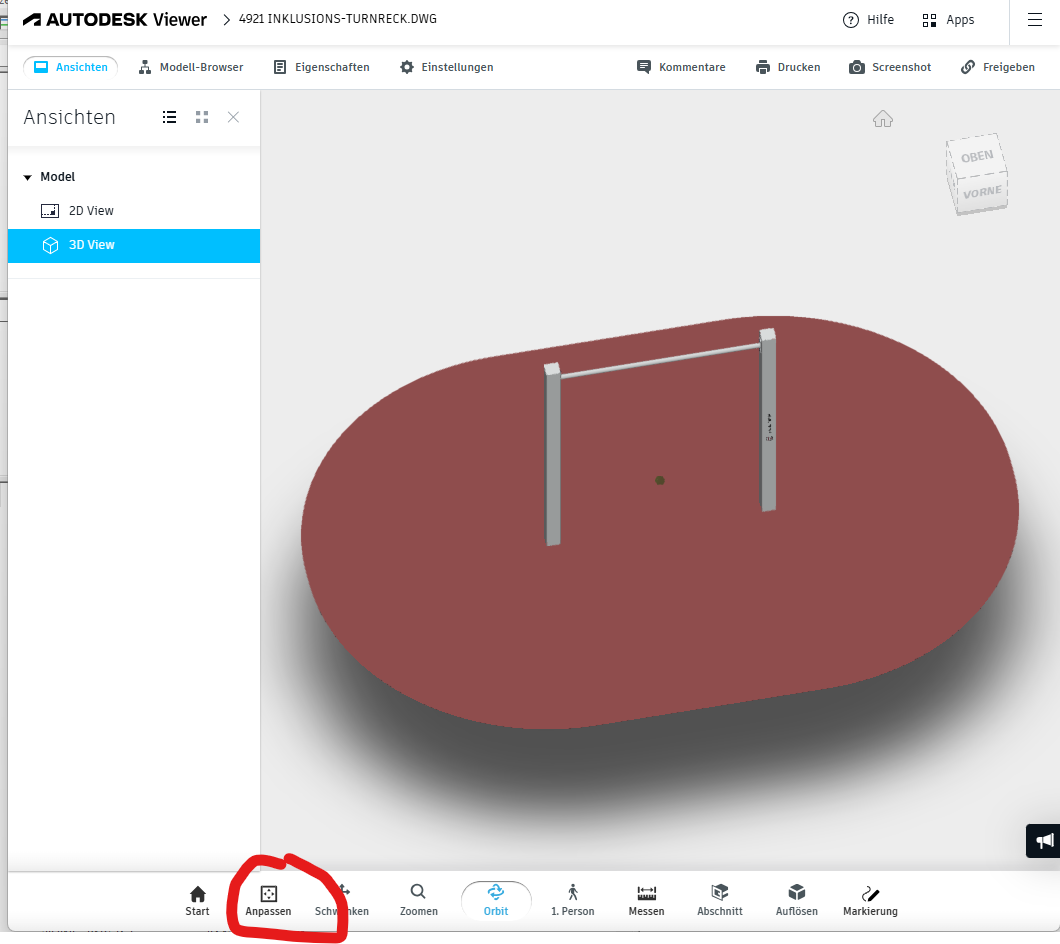

Anzeigen des 3D-Modells

Wichtig: Mit dem Button Anpassen das Modell zentrieren damit es sichtbar wird.

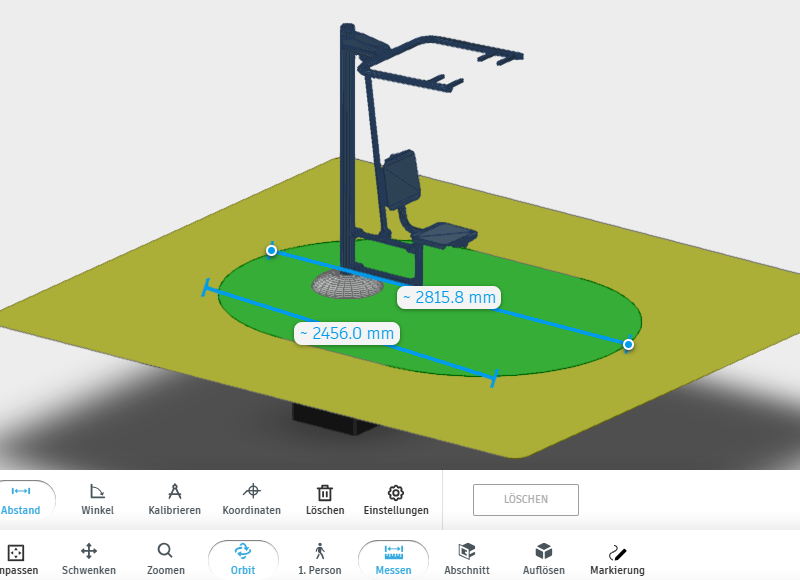

Messen im CAD-Modell

Der Viewer hat eine Messfunktion mit Objektfang, so dass ihr exakte Messungen vornehmen könnt.

Unterstützte Dateiformate

Der Autodesk Viewer unterstützt eine sehr große Bandbreite an 2D- und 3D-Formaten aus verschiedenen CAD-Systemen.

Häufig genutzte Formate

• DWG
• DXF
• STL
• STEP / STP
• IFC
• OBJ
• FBX
• GLB / GLTF

Vollständige Liste der unterstützten Formate

Der Autodesk Viewer kann ebenfalls diese Dateiformate anzeigen:
